Ciri-ciri Teknologi Utama
1)Kawalan teknologi penukaran frekuensi

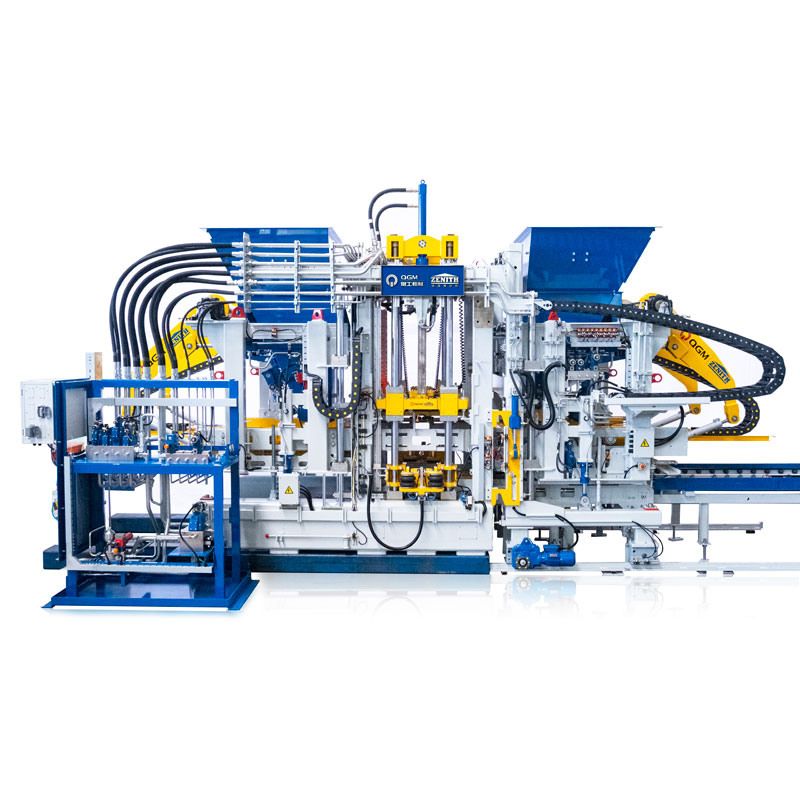

Kurangkan arus permulaan motor dan kawalan fungsi mula lembut, memanjangkan hayat motor. Pengayun utama Mesin Blok Konkrit ZN1000C mengguna pakai siap sedia frekuensi rendah dan operasi frekuensi tinggi, yang meningkatkan kelajuan operasi dan kualiti produk. Kurangkan aksesori mekanikal dan kerosakan motor, memanjangkan hayat motor dan mekanikal. Konveter frekuensi menjimatkan kira-kira 20%-40% kuasa daripada conveter tradisional.
2)Sistem kawalan PLC Siemens Jerman, skrin sentuh Siemens, Jerman
Operasi mudah, nisbah kegagalan rendah, Mesin Blok Konkrit ZN1000C menjalankan kestabilan dan kebolehpercayaan yang tinggi.Gunakan teknologi internet perindustrian yang paling maju, merealisasikan penyelesaian masalah jauh & penyelenggaraan. PLC dan skrin sentuh menggunakan internet PROFINET bersama-sama, mudah untuk diagnosis sistem dan pengembangan WEB. Mencapai diagnosis masalah dan sistem penggera sentiasa, mudah untuk penyelenggaraan mesin dan penyelesaian masalah. PLC menjalankan data untuk pemeliharaan kekal.
3)Sistem Getaran
Jadual getaran terdiri daripada jadual dinamik dan jadual statik. Apabila getaran bermula, jadual dinamik bergetar, jadual statik kekal statik. Struktur ini direka untuk memastikan amplitud jadual getaran, untuk memastikan kualiti produk konkrit yang tinggi. Meja getaran menggunakan keluli HARDOX. Mod getaran: menggunakan getaran meja getaran +getaran acuan atas; pemasangan motor getaran peranti redaman getaran dan peranti penyejuk udara.
4) Sistem Pemakanan
Motor menggunakan motor SEW, yang mengawal dua aci pencampuran. Rangka suapan, plat bawah dan bilah pembancuh diperbuat daripada keluli HARDOX tugas tinggi, lokasi plat bawah boleh dilaraskan. Sistem suapan mempunyai peranti pengedap untuk mengelakkan kebocoran. Pintu gerbang pelepasan dikawal oleh motor SEW.
5)Stesen Hidraulik
Pam hidraulik dan injap hidraulik mengguna pakai jenama antarabangsa. Tiub menggunakan "Sambungan Bebibir, pemasangan dan penyelenggaraan yang mudah. Titik pengesanan tekanan berbilang titik, pengesanan yang mudah. Suhu digital dan fungsi penggera sekatan. Sambungan motor dan pam, sambungan bebibir, sepaksi yang baik. Injap berkadar dinamik dan pam kuasa malar, peraturan kelajuan, peraturan voltan, penjimatan tenaga.
Data Teknikal
Maks. Kawasan Pembentukan | 1,100*820mm |
Ketinggian produk siap | 20-300mm |
Kitaran Pengacuan | 15-25s |
Kekuatan yang mengujakan | 80KN |
Saiz Pallet | 1,200*870*(12-45)mm |
Membentuk nombor blok | 390*190*190mm(10 blok/acuan) |
Meja getaran | 2*7.5KW |
Getaran atas | 2*0.55KW |
Sistem kawalan elektrik | SIEMENS |
Jumlah berat | 42.25KW |
Dimensi Mesin | 12T |
Kapasiti Pengeluaran
Jenis Blok | Output | Blok ZN1000C Mesin Membuat |
240*115*53mm |
Bilangan blok yang terbentuk (blok/acuan) | 50 |
Meter padu/ jam(m3/jam) | 13-18 | |
Meter padu/ hari (m3/ 8 jam) | 1005-1400 | |
Bilangan bata (blok/m3) | 683 | |
390*190*190mm |
Bilangan blok yang terbentuk (blok/acuan) | 9 |
Meter padu/ jam(m3/jam) | 22.8-30.4 | |
Meter padu/ hari (m3/ 8 jam) | 182.5-243.3 | |
Bilangan bata (blok/m3) | 71 | |
400*400*80mm |
Bilangan blok yang terbentuk (blok/acuan) | 3 |
Meter padu/ jam(m3/jam) | 69.1-86.4 | |
Meter padu/ hari (m3/ 8 jam) | 553-691.2 | |
Bilangan bata (blok/m3) | 432-540 | |
245*185*75mm |
Bilangan blok yang terbentuk (blok/acuan) | 15 |
Meter padu/ jam(m3/jam) | 97.5-121.5 | |
Meter padu/ hari (m3/ 8 jam) | 777.6-972 | |
Bilangan bata (blok/m3) | 2160-2700 | |
250*250*60mm |
Bilangan blok yang terbentuk (blok/acuan) | 8 |
Meter padu/ jam(m3/jam) | 72-90 | |
Meter padu/ hari (m3/ 8 jam) | 576-720 | |
Bilangan bata (blok/m3) | 1152-1440 | |
225*112.5*60 |
Bilangan blok yang terbentuk (blok/acuan) | 25 |
Meter padu/ jam(m3/jam) | 91.1-113.9 | |
Meter padu/ hari (m3/ 8 jam) | 728.9-911.2 | |
Bilangan bata (blok/m3) | 3600-4500 | |
200*100*60 |
Bilangan blok yang terbentuk (blok/acuan) | 36 |
Meter padu/ jam(m3/jam) | 103.7-129.6 | |
Meter padu/ hari (m3/ 8 jam) | 829.4-1036.8 | |
Bilangan bata (blok/m3) | 5184-6480 | |
200*200*60 |
Bilangan blok yang terbentuk (blok/acuan) | 4 |
Meter padu/ jam(m3/jam) | 72-90 | |
Meter padu/ hari (m3/ 8 jam) | 576-720 | |
Bilangan bata (blok/m3) | 576-720 |
